录播系统-单流录製模式

单流录製模式指多路视频经过切换或叠加等方式成为单个画面，直播观看端显示的是整合后的1路视频画面。画面内容不但支持多路视频、VGA信号的切换显示，而且支持画中画，单流多画面等各种显示模式，并可在各种显示模式间无缝切换。

录播系统-多流录製模式

多流录製模式指多路视频及VGA信号同步录製，生成一个独立的档案，每一路录製的视频都是完整的，可通过编辑软体在后期把其中任意一路视频导出。各路视频之间没有画面覆盖的情况，能保留最完整的素材资料。

观看端通过网路使用IE浏览器登录录播系统主机，无需安装任何外挂程式即可实时观看直播画面或者点播录像。也可将直播信号通过投影或等离子电视放映，非常适合多个分会场或课室进行同步学习观摩。

系统内置点播功能，在后台管理系统中自动生成点播列表。经过授权的终端用户通过IE浏览登录到录播系统即可观看。此外，也可以将视频自动上传至指定伺服器，使用VOD管理平台对视频内容进行管理，管理更加科学，分类更细緻，极大拓展了视频信息传播的时空限制。

观看端看到的画面为前端编导生成的单个画面，类似于观看录製剪辑后的电影或电视。

观看端看到的画面为完整的录像资料，每路信号都是完整未经过剪辑的。其中各路视频及VGA信号流可以使用画面分割的形式同步显示，也可以随意选择其中一路信号全萤幕放大播放。

教育系统：精品课程、微格教学、远程教育、公开课、优质课评比

企业单位：企业培训、提案决策、视频会议

政府机关：会议实录、视频会议、系统培训、应急指挥

司法系统：数字庭审、模拟法庭、远程审讯

医疗系统：远程医疗、手术示教、手术存档

军队系统：军事演习、会议实录、作战训练、应急指挥

金融机构：基金评述、证券股评

招标机构：网上开标、阳光採购

在录播系统中需要有支持同步採集视音频信号的採集卡，现分别将其具体参数介绍如下：

要把工程中常用的VGA\Video\HD\SDI等等信号採集到图像边缘融合处理器里进行系统融合，融合的设备一般是与之匹配的图像採集卡，市面上常用的是VGA、DVI的双路採集卡、标準视频单路或四路採集卡进行边缘融合，具体参数如下：

一、双路VGA\DVI採集卡

1、採集信号接口：双通道实时VGA\DVI；

2、可採集计算机等图形设备输出的双路VGA\DVI接口信号、可採集非标準双路RGB分量以及Y/Pb/Pr等分量图像信号;

3、採用高端ADC晶片，使用高效Master DMA模式,图像採集过程几乎不占CPU资源,板载RAM记忆体晶片作为图像快取;

4、高精度数模转换，可得到高分辨、高速度、高质量的无损VGA\DVI图像;

5、支持硬体任意开窗，二级缩放，硬体翻转；

6、有类似记忆体映射的功能，多个应用程式/进程可以共享其採集的图像数据；

7、硬体控制帧率流量，可在实际使用中和其它採集卡配合，更有效提高频宽的利用率；

8、支持RGB32、RGB24、YUV422、RGB8等採集格式；

9、亮度、饱和度、对比度多种参数可调节;

10、提供丰富的二次开发包；

11、做工精良，全系採用环保材料以及部分进口元器件，保证了产品的稳定性。

1、VGA\DVI模式：1920×1200/30帧；1920×1080/30帧；1600×1200/30帧；1440×1050/30帧；1280×1024/30帧；1024×768/30帧；800×600/60帧，最高採集解析度可达2048×1536;

2、HD模式：可採集1080P 、720P、586P、480P逐行数位讯号;

3、高点频：直接採用高性能採集晶片，点频可达220M，21世纪初期市场很少有厂家达到;

4、高传输速率：採用PCI-E Express X4汇流排架构设计，兼容X8、X16传输速率更高;

5、高频宽利用率：独有的硬体频宽利用技术，使PCI-E汇流排得到真正意义上的有效使用;

6、MICROVISION自有技术，无信号时不蓝屏、当机;

7、 全自动行场频检测：具有全自动行场频自适应能力和信号自检测能力，信源端信号的变化不需要用户调节，完全适合无人值守套用；

8、 採用标準的WDM、VFW驱动，支持标準的Directshow进行开发，提供完整的二次开发包SDK。也可提供基于VC、VB、Delphi等的二次开发包演示程式和原始码；

9、 可使用微软的AmCap, VidCap, Windows Media Encode, Window Movie Maker、第三方提供的LabView等套用软体;

10、兼容性好：支持国内大多数大多数视频会议软体、视频监控软体、P2P採集端软体、直播软体。

● 可同时採集四路标準PAL、NTSC制式彩色/黑白信号，一槽四卡，总帧率100帧/s；

● 四路複合视频输入；

● 採用第四代最新Philips的10bit A/D晶片，黑白方式10bit，彩色方式RGB各10bit；

● 四路同时可採集最大解析度为PAL：768×576×32bit×25fps，NTSC：640×480×32bit×30fps支持一机多卡；

● 支持任意形状的图像採集，持裁剪与比例压缩模式；

● 可实时採集单场、单帧，任意间隔以及连续帧的图象；

● 亮度、对比度、色度、饱和度，画面大小比例均软体调节；

● 具有软体字元图形叠加，硬体上下镜像反转功能；

● 可实现实时图像採集通过PCI-E X1汇流排传递至计算机记忆体；

● 四通道实时图像採集卡支持计算机内容与图像同屏显示；

● 採集格式：如RGB555、RGB24、YUY2、YVU9、YV12等；

● 该产品为MV-800系列产品的升级产品，对于老客户开发好的系统软体不用做任何改动即可完美兼容。

● 底层程式稳定，功能丰富、开发简便、便于程式移植，供货稳定，无需担心停产。

● 硬体兼容性能好，工作稳定可靠。可在兼容机、原装机/工控机上，甚至在高温、电弧焊接、石油勘探现场等恶劣环境下都能良好地稳定工作。

流媒体是指採用流式传输的方式在Internet播放的媒体格式，是一种新的媒体传送方式，而非一种新的媒体。这里我们要强调的是“在Internet播放”，如果不能在Internet播放，那就不是真正的流媒体

1. 格式标準：採用国际标準流媒体格式

2. 免装外挂程式：客户端无需安装任何外挂程式，即可实时直播，点播

3.流式传输：所录製档案随时传送随时播放，并可快进、快退、拖动，还可用第三方软体剪下编辑

4. 多路录製：可同时录製、直播同一会议或不同会议中多个会场的画面

5. 多速录製：针对不同的套用发布需求，可对同一会场进行多种速率和分辨的录製直播

6. 连线简便：单台设备，只需要插上网线即可开始录製、点播

7. 控制方便：基于WEB方式的用户管理界面

8.高清录製：支持1080P、720P、4CIF、CIF

视频录製

远程教育

远程医疗

电子商务

线上直播

作战演习

远程法庭

远程培训

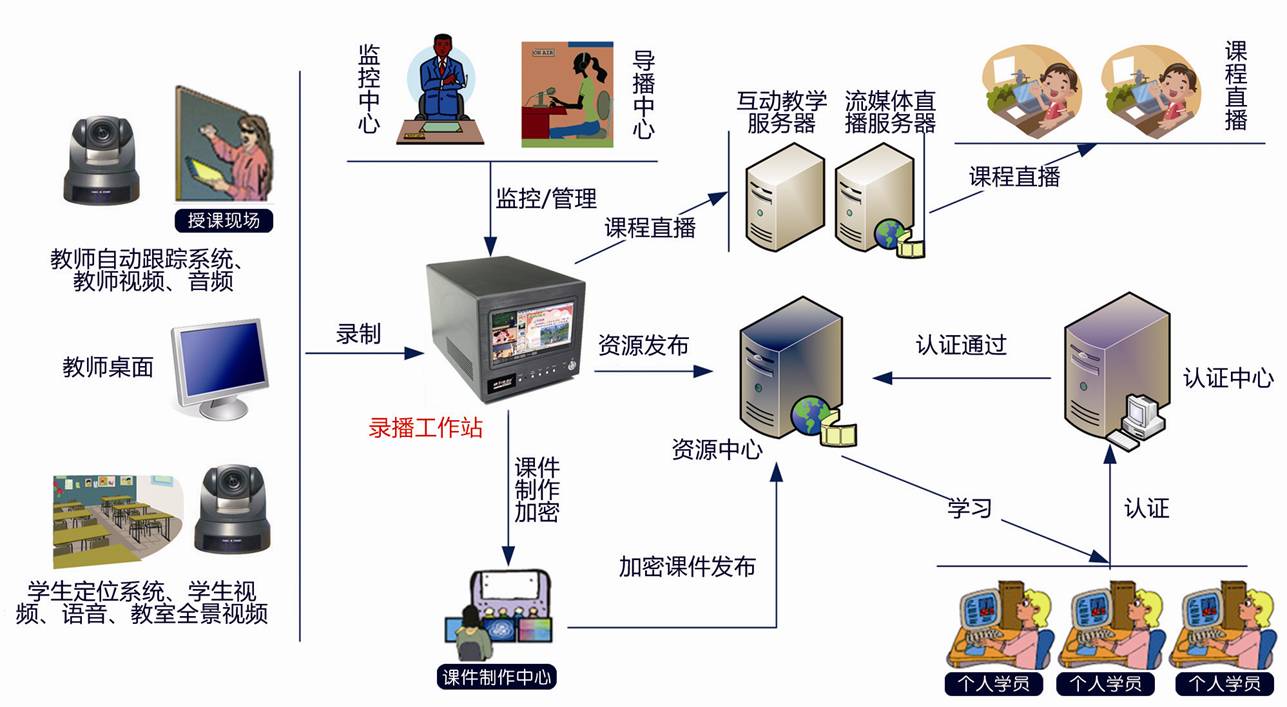

教育云录播系统能将授课或演讲者之影像（Video）、声音（Audio）及上课讲义（PPT），以全硬体设备方式即时编码成标準的 IP 流格式，并通过网路在教育云内部进行后期处理，对画面进行动态合成、流媒体发布等。观众以 IE 及Media player 即可同步收看现场影音及图文内容。当课程或演讲结束立即可将内容刻录成光碟保存或存放于伺服器中，提供随选点播（VOD）服务。

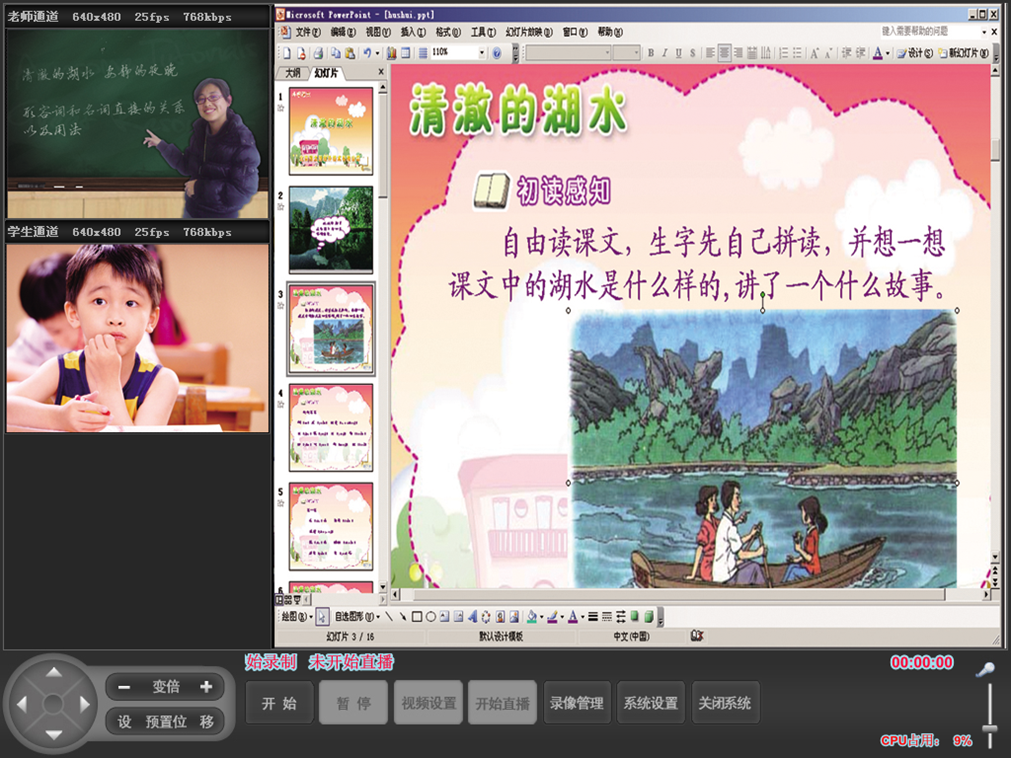

系统可将视频、音频及计算机萤幕同步录製到单个档案中。支持多路信号任意组合，最高支持8路高清视频信号或VGA信号的任意组合录製。

系统可通过网路将现场的视频、音频及计算机萤幕进行实时直播，用户以IE浏览器及 Media Player 即可同步收看现场影音及图文内容。系统独家支持P2P套用层组播功能，无须对网路设备进行特殊设定即可实现大规模的并发直播。系统支持MMS推送转发功能，用户可自行架设媒体伺服器进行网路直播转发服务。

系统内置VOD点播功能，录製结束时即可实现线上点播，用户以IE浏览器及Media Player 即可回放录製好的影音及图文内容。

系统通过DVI-I接口进行数位化高清採集，採用高性能DSP晶片，进行一对一的高清信号编码，输出1080P高清靓丽的画面。

系统通过DVI-I接口进行数位化高清电脑萤幕採集，採用高性能DSP晶片，进行高清信号编码，採集画面可达到30帧/秒，输出1920×1200高清高动态电脑画面。

系统支持多级用户分组及许可权管理功能，可通过树形选单进行许可权的灵活分配。

系统可对录製好的档案进行管理，可进行改名、删除、下载、观看及点播许可权、上传总控平台、上传指定FTP伺服器等操作；用户经授权后可通过WEB界面将档案下载到本地电脑。

系统支持观看端与主讲端以文字方式实现线上交流功能，打破传统的纯单向直播模式，以最简单的方式满足互动的需求。

系统可配合专业软体视频会议模组，实现多方视频、音频及PPT互动的需求。

系统支持自动PPT档案目录索引功能，录製好的档案，只要点击相应索引标题，视频及VGA画面即可同步跳转相应的时间轴，更方便观众对感兴趣的标题和栏目进行快捷定位回放。索引档案以IDX档案方式保存，不会破坏视频档案结构。

系统可配合红外领夹跟蹤、红外手持话筒跟蹤、无线定位跟蹤、三维图像分析跟蹤等系列产品，满足不同套用场合的需要。无需工作人员的配合，即可实现多视频的全自动跟蹤拍摄。

系统可支持全自动的导播方式，採用人性化的策略设计（可自定义），可在主讲视频、听众视频或主讲电脑萤幕中进行全自动的画面导播切换，切换工作可由系统全自动完成，而不需要操作人员的帮助。

系统可支持网路人工线上导播方式。管理员只需通过网路登入WEB控制界面，即可对现场的主讲视频、听众视频及主讲电脑萤幕中进行线上监看，利用“滑鼠点击导播”技术进行线上的多画面实时人工导播控制。

系统支持液晶面板、WEB界面管理系统及中央控制系统三种方式进行控制，并具备SDK开发接口，供第三方系统平台进行调用和控制。

系统支持丰富的后期编辑功能，包括：多流档案拆分、档案剪下、档案合併、片头片尾製作、索引编辑等功能。

系统支持后期导播製作，可实现多流多画面格式输出为单流单画面、单流多画面的视频格式，并且支持解析度及码流二次编码压缩，重新导播后生成的档案最高支持1920*1024的解析度。

“教育云录播系统”部署位置可位于教委信息中心或学校信息机房。各学校录播教室仅需要布置音视频採集设备，通过教育网接入，录播工作由教育云完成，各学校或各教室动态共享录播资源，大大节约了设备投资，提高了设备使用率。

“教育云录播系统”的规模可以动态伸缩，满足套用和用户规模增长的需要。性能动态可调，不受具体设备限制。新增教学录像系统，仅需要在新增教室内增加摄像头、话筒等音视频设备即可，投资幅度大大缩小。

从 720P 到 1080P 升级更是可以简单配置实现。

“教育云录播系统”基于 IP 高清视频技术，起点即为高清视频，并且 720P/1080P 可动态配置，真正的做到一步到位。在教学活动中，高清视频能够带给观看者更加清晰直观的感受。採用先进的音频降噪算法，能够将外部环境干扰降到最低。

画面合成路数（例如某个教室摄像路数增加，保存单画面数据）等，解析度，码率配置即可发生改变。编码方式、格式可动态调整，针对高频宽，低频宽用户，可以发布不同清晰度的视频。

“教育云录播系统”使用了数据多副本容错、计算节点同构可互换等措施来保障服务的高可靠性，使用“云法庭”比使用本地计算机可靠。设备集中，便于维护，集中控制，集中管理。

避免随着技术变革，设备发展，一次次的更新设备，性能改变，不需要更换设备，补充即可。总拥有成本反而降低。尤其是在系统扩展时，教育云录播系统新增一套录播系统的成本为传统方案的三分之一甚至更低。

教室内设备降到最少，教师上课只有电脑需要操作。可维护性、易用性都大大提升

希望各教室都能录製课程
希望对各教室的录播系统以及各种终端设备能集中管理

录播教室套用带来的精品课程积累、校本资源建设、教研水平的提高，在教学中的作用日益凸显。一所学校只设定一到三个录播教室远远不能满足众多教师课程积累的需求。而增加独立的录播教室不仅仅意味着设备成本的增加，人力资源方面也需要增加配备。这些都是录播教室普及化的门槛。群控系统的套用极大的最佳化了软硬体资源以及人力资源的利用，整体上降低投入的同时，实现录播直播功能普及化的目标，整体快速提高教学水平。

基于网路摄像头搭建各个教室的录製环境和中心机房的服务功能，为管理层监管、普通师生点直播课件提供基础环境。

升级每个多媒体教室为简单的录播教室，使其具备录课功能。

在中心机房搭建集控中心，集控中心对各个教室的电教设备进行统一开关控制，同时也对各个教室的录播系统进行远程启动、停止，以及实时的监控、远程录像等，达成监控、录播一体化，并可进行点直播管理服务。

点播服务接收各个教室上传的精品课件；直播服务接受各个教室的精品课程的直播转发请求。

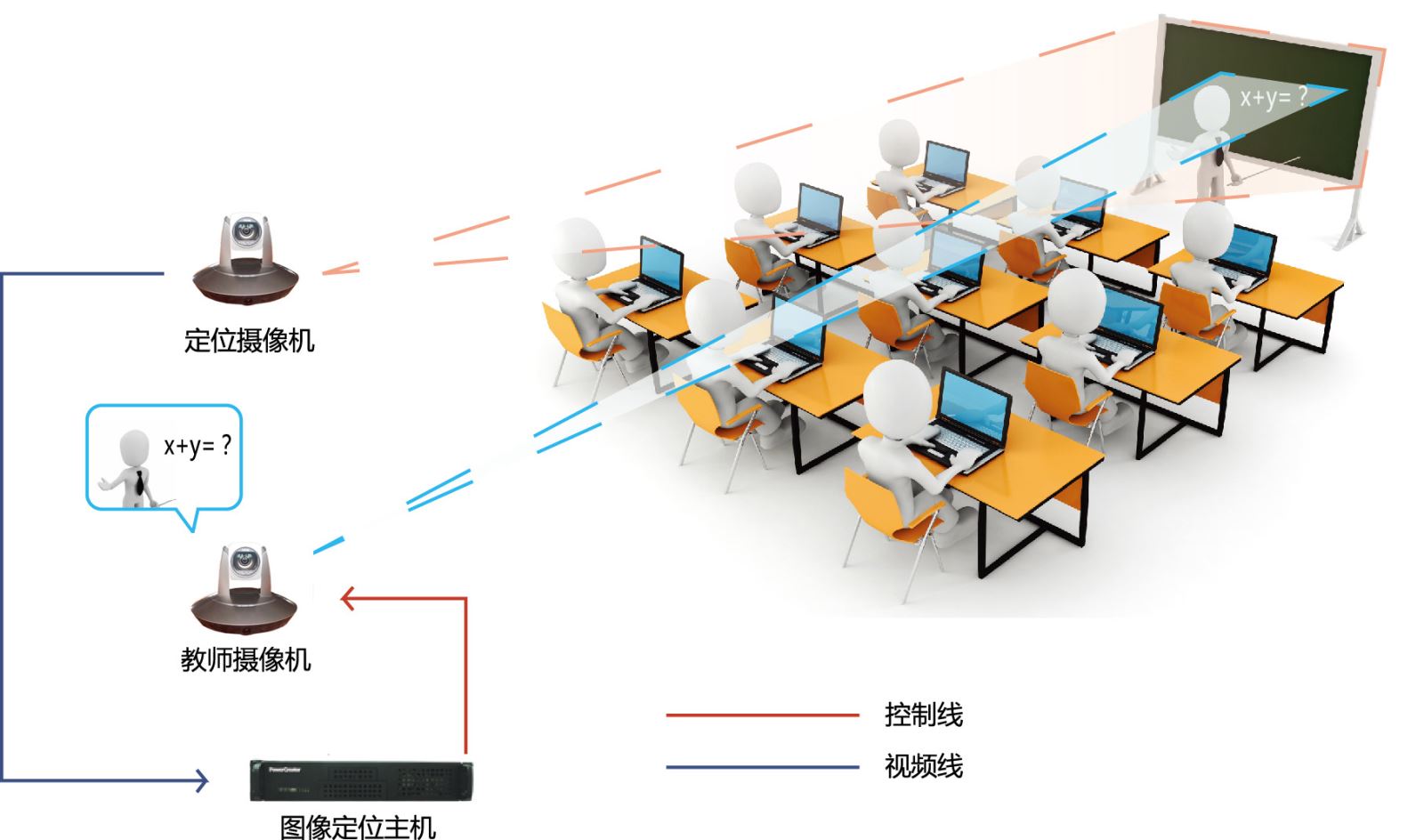

採用四台高清云台摄像机进行拍摄，通过1080P 图像识别技术进行教学场景人物跟蹤，从而实现常态下的全自动课堂录製以及直播，同时系统配备线上导播系统，可满足精品场景需求下的手动控制拍摄录播。
