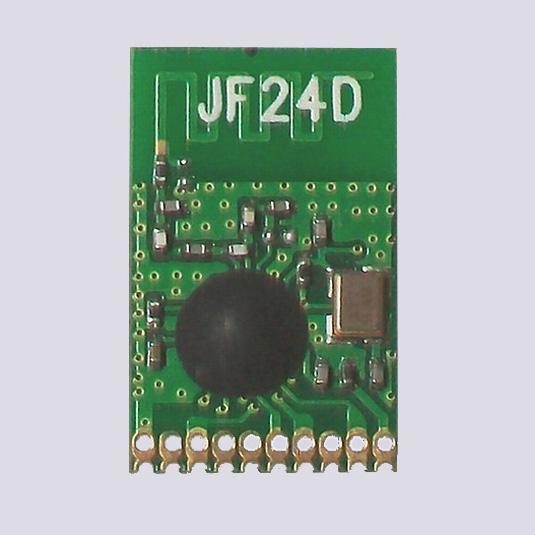

RF Wireless Module

RF模组传输广泛地运用在车辆监控、遥控、遥测、小型无线网路、无线抄表、门禁系统、小区传呼、工业数据採集系统、无线标籤、身份识别、非接触RF智慧卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号採集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。

主要技术指标：

1、通讯方式：调幅AM

2、工作频率：315MHz/433MHz

3、频率稳定度：±75KHz

4、发射功率：8dBm

5、静态电流：≤0.1uA

6、发射电流：3～50mA

7、工作电压：DC 2.1～3.5V

数据发射模组的工作频率为315MHz，採用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～+85度之间变化时，频飘仅为3ppm/度。特别适合多发一收无线遥控及数据传输系统。声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使採用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

发射模组未设编码积体电路，而增加了一只数据调製三极体Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。比如用PT2262或者SM5262等编码积体电路配接时，直接将它们的数据输出端第17脚接至数据模组的输入端即可。

数据模组具有较宽的工作电压範围2.1～3.5V，当电压变化时发射频率基本不变,和发射模组配套的接收模组无需任何调整就能稳定地接收。当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。当电压大于l2V时功耗增大，有效发射功率不再明显提高。这套模组的特点是发射功率比较大，传输距离比较远，比较适合恶劣条件下进行通讯。天线最好选用25厘米长的导线，远距离传输时最好能够竖立起来，因为无线电信号传输时收很多因素的影响，所以一般实用距离只有标称距离的一半甚至更少，这点需要开发时注意。

数据模组採用ASK方式调製，以降低功耗，当数据信号停止时发射电流降为零，数据信号与发射模组输入端可以用电阻或者直接连线而不能用电容耦合，否则发射模组将不能正常工作。数据电平应接近数据模组的实际工作电压，以获得较高的调製效果。

发射发射模组最好能垂直安装在主机板的边缘，应离开周围器件5mm以上，以免受分布参数影晌。模组的传输距离与调製信号频率及幅度，发射电压及电池容量，发射天线，接收机的灵敏度，收发环境有关。一般在开阔区最大发射距离约800米，在有障碍的情况下，距离会缩短，由于无线电信号传输过程中的折射和反射会形成一些死区及不稳定区域，不同的收发环境会有不同的收发距离。

超再生接收模组的体积：23x13x5毫米

安阳市新世纪电子研究所模组J04U

主要技术指标：

1、通讯方式：调幅AM

2、工作频率：315MHZ/433MHZ

3、频率稳定度：±200KHZ

4、接收灵敏度：－95dBm

5、静态电流：≤5mA

6、工作电流：≤0.3mA

7、工作电压：DC2.6--3.5V

8、输出方式：TTL电平

接收模组的工作电压为3伏，它为超再生接收电路，接收灵敏度为－95dBm，接收天线最好为25～30厘米的导线，最好能竖立起来。接收模组本身不带解码积体电路，因此接收电路仅是一种组件，只有套用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。

这种电路的优点在于：

1、天线输入端有选频电路，而不依赖1/4波长天线的选频作用，控制距离较近时可以剪短甚至去掉外接天线

2、输出端的波形在没有信号比较乾净，干扰信号为短暂的针状脉冲，而不象其它超再生接收电路会产生密集的噪声波形，所以抗干扰能力较强。

3、模组自身辐射极小，加上电路模组背面网状接地铜箔的禁止作用，可以减少自身振荡的泄漏和外界干扰信号的侵入。

4、採用带骨架的铜芯电感将频率调整到315M后封固，这与採用可调电容调整接收频率的电路相比，温度、湿度稳定性及抗机械振动性能都有极大改善。可调电容调整精度较低，只有3/4圈的调整範围，而可调电感可以做到多圈调整。可调电容调整完毕后无法封固，因为无论导体还是绝缘体，各种介质的靠近或侵入都会使电容的容量发生变化，进而影响接收频率。另外未经封固的可调电容在受到振动时定片和动片之间发生位移；温度变化时热胀冷缩会使定片和动片间距离改变；湿度变化因介质变化改变容量；长期工作在潮湿环境中还会因定片和动片的氧化改变容量，这些都会严重影响接收频率的稳定性，而採用可调电感就可解决这些问题，因为电感可以在调整完毕后进行封固，绝缘体封固剂不会使电感量发生变化。

超外差接收模组的体积：35x13x8毫米

安阳市新世纪电子研究所模组J05E

主要技术指标：

1、通讯方式：调幅AM

2、工作频率：316.8MHZ

3、频率稳定度：±75KHZ

4、接收灵敏度：－102dBm

5、静态电流：≤5mA

6、工作电流：≤5mA

7、工作电压：DC 5V

8、输出方式：TTL电平

这里提供的超外差接收模组採用进口高性能无线遥控及数传专用积体电路RX3310A，并且採用316.8M声表谐振器，所以工作稳定可靠，适合比较恶劣的环境下全天候工作。

RX3310A积体电路介绍：

RX3310A是台湾HMARK公司生产的专门用于幅度键控ASK调製的无线遥控及数传信号的接收积体电路，内含低噪音高频放大、混频器、本机振荡、中频放大器、中频滤波器、比较器等，为一次变频超外差电路，双列18脚宽体贴片封装，主要技术指标如下：

工作频率：150～450MHZ

工作电压：2.7～6V

工作电流：2.6mA（3V电源时）

接收灵敏度：－105dBm(1K数据速率而且天线匹配时）

最高数据速率：9.6KBPS

从外接天线接收的信号经C8耦合到L3、C9组成的选频网路进行阻抗变换后输入RX3310的内部高频放大器输入端14脚，经晶片内的高频放大后（增益为15～20dB）的信号再经混频器与本机振荡信号（316.8M)混频，产生1.8M的中频信号，此中频信号经内部中频放大后由第3脚输出，再进入比较器放大整形，最后数据从第8脚输出。

超外差接收机对天线的阻抗匹配要求较高，要求外接天线的阻抗必须是50欧姆的，否则对接收灵敏度有很大的影响，所以如果用1/4波长的普通导线时应为23厘米最佳，要儘可能减少天线根部到发射模组天线焊接处的引线长度，如果无法减小，可以用特性阻抗50欧姆的射频同轴电缆连线（天线焊点右侧有一个专门的接地焊点）

超再生和超外差电路性能各有优缺点，超再生接收机价格低廉，经济实惠，而且接收灵敏度高，但是缺点也很明显，那就是频率受温度漂移大，抗干扰能力差。超外差式接收机优点是频率稳定，抗干扰能力好，和单片机配合时性能比较稳定，缺点是灵敏度比超再生低，价格远高于超再生接收机，而且近距离强信号时可能有阻塞现象。

RF无线模组开发注意事项

模组必须用信号调製才能正常工作，常见的固定码编码器件如PT2262/2272，只要直接连线即可，非常简单，因为是专用编码晶片，所以效果很好传输距离很远。

模组还有一种重要的用途就是配合单片机来实现数据通讯，这时有一定的技巧：

1、合理的通讯速率

数据模组的最大传输数据速率为9.6KBs，一般控制在2.5k左右，过高的数据速率会降低接收灵敏度及增大误码率甚至根本无法工作。

2、合理的信息码格式

单片机和模组工作时，通常自己定义传输协定，不论用何种调製方式，所要传递的信息码格式都很重要，它将直接影响到数据的可靠收发。

码组格式推荐方案

前导码+同步码+数据帧，前导码长度应大于是10ms，以避开背景噪声，因为接收模组接收到的数据第一位极易被干扰（即零电平干扰）而引起接收到的数据错误。所以採用CPU编解码可在数据识别位前加一些乱码以抑制零电平干扰。同步码主要用于区别于前导码及数据。有一定的特徵，好让软体能够通过一定的算法鉴别出同步码，同时对接收数据做好準备。

数据帧不宜採用非归零码，更不能长0和长1。採用曼彻斯特编码或POCSAG码等。

3、单片机对接收模组的干扰

单片机模拟2262时一般都很正常，然而单片机模拟2272解码时通常会发现遥控距离缩短很多，这是因为单片机的时钟频率的倍频都会对接收模组产生干扰，51系列的单片机电磁干扰比较大，2051稍微小一些，PIC系列的比较小，我们需要採用一些抗干扰措施来减小干扰。比如单片机和遥控接收电路分别用两个5伏电源供电，将接收板单独用一个78L05供电，单片机的时钟区远离接收模组，降低单片机的工作频率，中间加入禁止等。

接收模组和51系列单片机接口时最好做一个隔离电路，能较好地遏制单片机对接收模组的电磁干扰。

接收模组工作时一般输出的是高电平脉冲，不是直流电平，所以不能用万用表测试，调试时可用一个发光二极体串接一个3K的电阻来监测模组的输出状态。

无线数据模组和PT2262/PT2272等专用编解码晶片使用时，连线很简单只要直接连线即可，传输距离比较理想，一般能达到600米以上，如果和单片机或者微机配合使用时，会受到单片机或者微机的时钟干扰，造成传输距离明显下降，一般实用距离在200米以内。
