高清SDI矩阵，符合SMPTE标準和ITU标準，在1.5Gbps的码率下实现解析度为1080p/30Hz的高清视频信号传输切换，并且兼容标清SDI视频信号和ASI信号的传输切换。矩阵切换规模：8×8～256×256。专业套用于多屏视频显示系统，可视指挥调度、平安城市、广播电视系统、医学示教系统、卫星测绘、视频会议及视频监控等需求高品质数字视频显示领域。

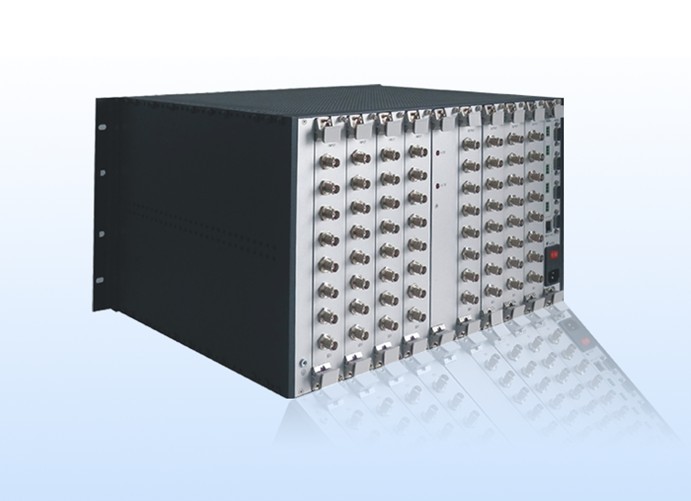

SDI矩阵

将视频图像从任意一个输入通道切换到任意一个输出通道显示，视频信号将採用SDI高清数位讯号。根据SDI定义的传输速率，SDI矩阵也分为SD-SDI矩阵、HD-SDI矩阵和3G-SDI矩阵。

1、HD-SDI数字高清矩阵，符合SMPTE标準和ITU标準，在1.5Gbps的码率下实现1080p/25Hz/30Hz，并且向下兼容标清SD-SDI视频信号矩阵切换规模从4×4；8×8；16×16~64×64；256×256

2、自适应线缆均衡、可选时钟恢复对于输出串列数位讯号进行时钟恢复处理，延长信号的传输距离，减少传输过程中的数据丢失，极强的抗干扰性能极低的电磁辐射，保证了信号传输的质量

3、掉电记忆功能HD-SDI数字高清矩阵系统自动存储信号切换状态

4、HD-SDI数字高清矩阵系统，支持RS-232、RS-422、RS485通讯控制，方便和控制设备连线

6、RJ45（乙太网）控制HD-SDI数字高清矩阵支持选配网路控制模组支持网路TCP/IP控制，支持WEB控制和客户端远程网路控制

7、控制软体，HD-SDI数字高清矩阵自带独特的中文图形化界面操作控制软体，可直接点击切换；可对每路输入输出进行中文定义

当一个系统有多路输入,且有多路输出,输入输出的信号需用信号切换或信号分配时我们需要用到矩阵.矩阵不但能切换信号,有的矩阵还能增强信号,提高系统的稳定性.

.视频矩阵的分类

在视频矩阵的套用中,前几年大多为标清信号(SD),标清信号的特点是:速度低,大部分为模拟传输.这一类矩阵为开关电路即可以实现(有的用继电器),极少用到重新编码.

近几的高清信号(HD)的发展对于矩阵的要求高很多.

首先:高清信号能不能直接用高速模拟开关?一般来说,真正的高清信号,套用数位讯号来传送,而数位讯号在高速时大都採用差分信号(D+,D-),而差分信号的电流流动方式种类不同,匹配的方式也有所不同,模拟开关很难实现.

其次:高清数位讯号的传输速度很快,用时钟及数据的"抖动"要求很高,继电器之类的,因接触电阻/接触电容等原因,很难实现.

最后:高清数定信号不只是数据的传输,有时还会携带加密及其它信息

由此,我们注意到,高清数位讯号一种较为通行的做法是:

高清信号->解码->矩阵->编码

这种方法我们称之为"重新编码型",因为重新编码,输出信号较为稳定.

由上可知:

视频矩阵按工作方式分为:直接开关切换,重新编码

按速度分:标清(SD),高清(HD)

按信号类型分:複合视频(AV),S端子(SV),VGA视频(VGA),DVI视频(DVI),HDMI视频(HDMI),DP视频(DispPlay Port)....

.混合型矩阵的原理及套用

通过以上说明,我们了解到:只要採用重新编码,我们完全可以实现混合型矩阵,下图是一个SDI信号到其它信号(SDI到SDI,SDI到YPbPr,SDI到HDMI)的一个示例图:

由上图可知:输入端的信号全为SDI(串列数字高清),输出端为可选的SDI或YPbPr或HDMI信号.

从上图看:SDI信号可以来自高清摄影机,也可来自来SDI播放器,或来自其它转接信号(如HDMI转SDI).输出端可以是SDI监视器,也可以是普通的液晶电视,还可以是高清投影机系统.
