usb blaster

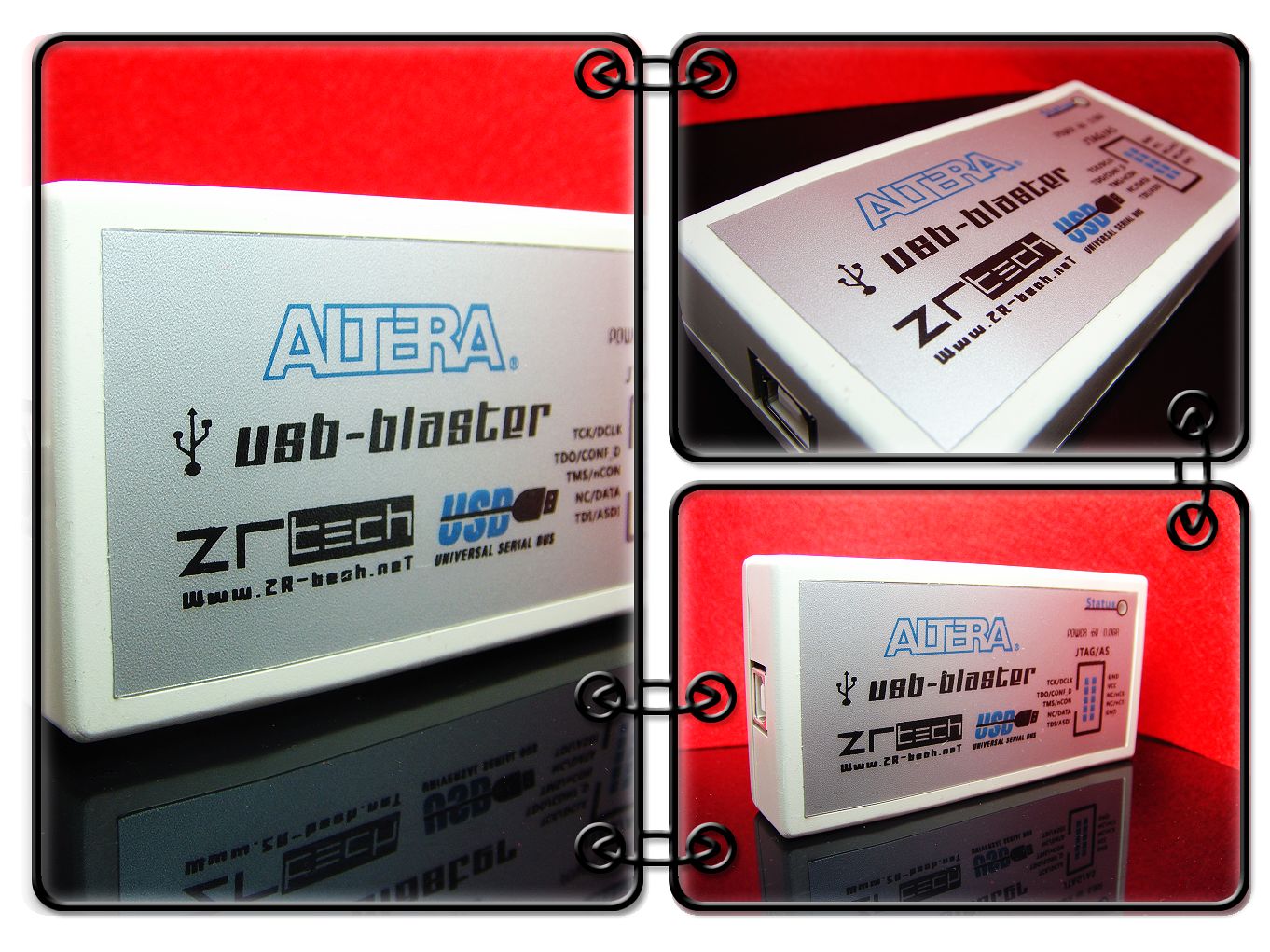

Altera的FPGA/CPLD程式下载电缆，通过计算机的USB接口可对Altera的FPGA/CPLD以及配置晶片进行编程、调试等操作。
USB-Blaster™驱动来自PC的配置或者编程数据，对Altera器件进行配置或者编程。下载电缆与标準USB PC连线埠连线。 支持1.8、2.5、3.3和5.0-V工作电压。 支持SignalTap II逻辑分析功能。 支持EPCS串列配置器件的主动串列配置模式。 支持Nios II嵌入式处理器系列的通信和调试。
基本介绍
- 外文名：usb blaster
- 支持：1.8伏，2.5伏， 3.3伏和5.0伏
- 特性：支持SignalTap II 逻辑分析仪
- 器件：EPCS1、EPCS4、EPCS16等
USB Blaster产品特性
支持1.8伏，2.5伏， 3.3伏和5.0伏系统
支持SignalTap II 逻辑分析仪
支持EPCS串列配置器件的主动串列配置模式
支持和Nios II嵌入式处理器系列 的通讯和调试
1．支持1.8V, 2.5V、3.3V 和5.0V 套用系统.
2．支持SignalTap II 嵌入式逻辑分析仪功能.
3．支持ALTERA 公司全系列器件
CPLD：MAX3000、MAX7000、MAX9000 和MAX II 等
FPGA：Stratix、Stratix II、Cyclone、Cyclone II、Cyclone III、 ACEX 1K、APEX 20K 和FLEX 10K等
主动串列配置器件：EPCS1、EPCS4、EPCS16等
增强配置器件：EPC1、EPC4 等。
Cyclone-------EP1C3、EP1C6、EP1C12、EP1C20,
Cyclone II----EP2C8、EP2C35,EP2C20,EP2C70
Cyclone III--EP3C25F324 等
FLEX10K------EPF10K10、EPF0K30
ACEX1K-------EP1K30
MAX7000-----MAX7128SLC84、MAX7128AETC100
MAX3000-----MAX3128
EPCS----------EPCS1、EPCS4、EPCS16
EPC------------EPC1、EPC4
4．支持NIOS调试,支持NIOS下的FLASH烧写.
5．支持三种下载模式(AS、PS和JTAG)
测试上面的晶片时，採用了三种不同的编程模式
JTAG 下载模式 ：Cyclone、Cyclone II,Cyclone III、Stratix II、Flex10K、Acex1K、Max7000 和Max3000
测试时採用
主动串列（AS）模式：EPCS1 和EPCS4、EPCS16
被动串列（PS）模式：Stratix 和Stratix GX测试时採用
6．速度快,性能稳定.
下载FPGA 配置程式是ByteblasterII 的6 倍。在一些速度要求高的套用场合下仍可使用SignalTap II
嵌入式逻辑分析仪进行实时分析。调试Nios II处理器时同样可以处理一些实时套用.
7．使用方便,
只有要USB 口的计算机都能使用USB-Blaster。不象ByteblasterII 那样要求计算机带有并口。
目前许多笔记本电脑，甚至台式机都不再配备并口，此时ByteblasterII 将无法使用。
如何使用USB Blaster
请参考如下视频教程——如何使用USB BLASTER仿真下载线缆：
详细参加参考资料。
MaxPlusII的兼容性问题
USB-BLASTER可以在QuartusII中直接使用，但在MAXPLUS II本身并不支持USB-BLASTER，但可以通过以下办法，在MaxPlus/MaxPlusII中兼容使用USB-BLASTER下载电缆:
1）首先需要安装USB-BLASTER的驱动程式，这个可以在上面的连结下载，可以按照说明书在QuartusII中找到USB-BLASTER的驱动。
2）其次需要安装QuartusII的Programmer.这些档案都来自与Quartus软体的安装光碟。
3）将MaxPlus/MaxPlusII编译生成的档案通过Quartus的Programmer进行下载即可
相关详细信息
详细参加参考资料进行扩展阅读
