Al-Mg 合金

Al-Mg铝合金的性能特点是：室温力学性能好；抗腐蚀性强；铸造性能比较差，力学性能的波动和壁厚效应都较大；长期使用时，有因时效作用而使合金的塑性下降，甚至压铸件出现开裂的现象；压铸件产生应力腐蚀裂纹的倾向也较大等。Al-Mg合金的缺点部分抵消了它的优点，使其在套用方面受到一定的限制。

Al-Zn 合金

Al-Zn铝合金压铸件经自然时效后，可获得较高的力学性能，当锌的质量分数大于10%时，强度显着提高。此合金的缺点是耐蚀性差，有应力腐蚀的倾向，压铸时易热裂。常用的Y401合金流动性好、易充满型腔，缺点是形成气孔倾向性大，硅、铁含量少时，易热裂。

Al-Si 合金

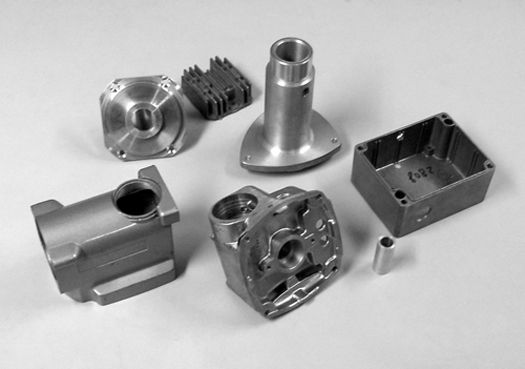

由于Al-Si铝合金具有结晶温度间隔小、合金中硅相有很大的凝固潜热和较大的比热容、线收缩係数也比较小等特点，因此其铸造性能一般要比其他铝合金为好，其充型能力也较好，热裂、缩松倾向也都比较小。Al-Si共晶体中所含的脆性相（硅相）数量最少，质量分数仅为10%左右，因而其塑性比其他铝合金的共晶体好，仅存的脆性相还可通过变质处理来进一步提高塑性。试验还表明：Al-Si共晶体在其凝固点附近温度仍保持良好的塑性，这是其他铝合金所没有的。铸造合金组织中常要有相当数量的共晶体，以保证其良好的铸造性能；共晶体数量的增加又会使合金变脆而降低力学性能，两者之间存在一定的矛盾。但是由于Al-Si共晶体有良好的塑性，能较好的兼顾力学性能和铸造性能两方面的要求，所以Al-Si合金是目前套用最为广泛的压铸铝合金。

作　者：本社 编

出 版 社：中国标準出版社

出版时间：2009-7-1

版　次：1页　数：5字　数：11000印刷时间：2009-7-1开　本：16开纸　张：胶版纸印　次：1I S B N：15576包　装：平装

本标準与ASTM B 179—06相比，在主要技术内容上存在如下差异：

——在结构上作了较大的编辑性修改；

——未採用ASTM B 179—06的第2章引用档案；

——未採用ASTM B 179—06的第3章和第9章压铸铝合金的订货资料和电导率要求；

——未採用ASTM B 179—06的附录A；

——增加了新的附录A、附录B和附录C。

本标準代替GB/T 15115—1994《压铸铝合金》。

本标準与GB/T 15115—1994相比，主要技术内容变化如下：

——修改了化学成分中Fe、Mg的含量和YLAlSi9Cu4中Zn的含量；

——增加了材料牌号YZAl Sil0Mg(YL101)，删除了材料牌号YZAlSil2Cu2(YLl08)；

——取消了技术要求中的力学性能值，力学性能不作为压铸铝合金的验收依据；

——增加了附录A、附录B和附录C。

本标準的附录A、附录B和附录C均为资料性附录。

本标準由中国机械工业联合会提出。
