上海多媒体信息发布系统——APS 是一套大型多媒体信息发布平台，该系统是基于区域网路或者网际网路的多媒体信息发布系统，它可以让企业，大型机构，运营商或者连锁式机构基于网路构建一个可以发布视频、图片、字幕、Flash动画、网页、幻灯片（PPT）等多种媒体信息的多媒体信息发布平台。
基本介绍
- 中文名：上海多媒体信息发布系统
- 地点：上海
1第一部分：系统整体设计
1.1设计背景
今日在我们的生活周遭充满了数位化讯息,特别是在开放的商业环境中,我们总是能在各种 时间地点接收到无以计数的广告信息;伴随这个现象背后所蕴藏的正是强大的巿场需求,数字标 牌技术也基于人们不断进化的资讯接收媒介而快速发展。由于无纸化与快速更新内容的优点,人 们已开始习惯经由数字媒体获取信息,取代伝统的静态告示广告;我们更相信数字媒体带来的优 势将不仅只于新的媒体呈现方式,更甚者,我们将以提供各种形态的数字媒体服务为企业宗旨,与 人们所见所想精彩互动!
这个时代，人们获取资讯的渠道越来越丰富，广告及资讯发布形式也由传统的文字图片向 多媒体信息转变。越来越多的广告投放者也开始转变观念，即要扩大广告覆盖的範围，也要将 资讯快速而準确的投放到相应目标客户群。进而，产生了新兴的媒体发布形式，以液晶电视为 显示终端，将萤幕分布到楼宇、电梯、社区、学校、银行、医院、卖场，交通枢纽等人群相对 密集的区域。通过安装广告及多媒体信息发布系统，不仅可以提升企事业单位的整体形象，也可以为用户提供及时、全面、丰富的资讯信息，体现高效、优质的服务理念。
随着多媒体信息发布系统的广泛套用,目前多媒体信息发布的需求越来越多,APS 正是这个 市场的推动下所构建出的一套大型多媒体信息发布平台，该系统是基于区域网路或者网际网路的多 媒体信息发布系统，它可以让企业，大型机构，运营商或者连锁式机构基于网路构建一个可以 发布视频、图片、字幕、Flash动画、网页、幻灯片（PPT）等多种媒体信息的多媒体信息发布 平台，为用户提供高质量的多媒体信息服务；APS 信息发布平台能够让用户以最快捷、简便的 操作，快速的编辑节目模板、製作节目单、素材和节目单分级审核、播放机分组、监控终端和 CDN 伺服器状态、网路终端控制、终端节目播放统计、推送并发布动态多区域信息，有机地整 合了WEB伺服器，资料库伺服器、素材资料伺服器、CDN伺服器、网路数据信息、监控、网 络流媒体、电视广播、多媒体音视频及图形图像等多种信息源， 多媒体播放终端等等。
1.2APS设计目标
APS平台目标是能够为用户提供方便快捷的操作、强大的管理平台、稳定、安全、可扩展的系统。通过网际网路及区域网路方式实现广告内容管理统一中心管理平台，通过增加CDN伺服器 方式可扩展的增加终端播放机节点数，能够提供广告服务分地域、分区域、分时段进行精準广 告投放，并通过集中管理平台实现分散式广告分发与播放，并对播放器及播放器播放内容进行监控和管理，从而提供广告客群及广告需求方以最优质的广告内容服务。
APS系统架构图1.2
1.3APS系统特点
l B/S架构，跨平台Web操作界面；
l 强大稳定的伺服器群组成整个APS系统。包括：WebServer, Database Server, CDN Server，FTPServer；
l 所有伺服器均部署到Linux作业系统，稳定、安全、免除病毒侵袭；
l 支持无限扩充终端设备，只需在当地增加伺服器连入主伺服器；
l 提供完善、有效用户许可权管理功能及策略调整功能；
l 素材审核机制；
l 激活终端授权机制，保证安全连线进入系统；
l 设备分组，按照设备组群发节目和命令机制；
l 可监视每台机器状态信息，实时传送节目进度，当前播放节目等；
l 支持每台设备播放节目信息统计功能；
l 支持系统操作日誌，设备日誌和节目/命令发布操作记录；
l 支持 LAN、VPN、WIFI、3G等多种网路通信方式，广告投放，监控、管理等双向数据传 输；
l 提供统一广告播放策略管理，播出计画编制与发布；
l 提供广告播放器远程开/关机、开/关萤幕实现自动、手动、策略型远程控制，提供远程系统监控功能，实现播放无人职守；
l 提供中心繫统远程软体升级、系统更新及档案分发工作；
1.4系统性能指标
l 终端通过心跳方式自动查找主机建立连线，可穿越区域网路直接连线到伺服器；
l CDN伺服器负责数据分发和网路路由服务，由此服务可以穿透区域网路和公网；
l CDN伺服器节数量无理论限制值，具体情况与网路状况和APS伺服器能力有关係；
l 每台CDN伺服器支持500~1000台终端播放机；
l CDN支持负载均衡下载节目单素材；
l 伺服器热备份，一台终端播放器将会连线到一台CDN和备份CDN,如果当前所连线的CDN服 务器故障，终端将自动连线到备份CDN伺服器；
l 素材、模板和节目单数量无理论限制值；
1.5系统稳定性
l 系统採用分散式架构，APS总控制伺服器、资料库伺服器、CDN伺服器、素材伺服器和下 载伺服器分布到网路中，伺服器工作任务相对单一，每台伺服器具有热备份功能，确保 每台伺服器稳定运行；
l 每台伺服器运行于Linux作业系统，Linux作业系统的架构完全沿袭了UNIX的系统架构， 所以先天就具有成熟稳定的特点，并且免除病毒或者木马的侵扰，所以Linux是各个厂 商用作伺服器的首选；
1.6系统可扩展性
l 通过部署CDN伺服器，可快速增加终端播放器节点数；
1.7系统安全性
l 用户许可权加密管理，具备硬体与软体及用户加密认证方式，具备区域性用户许可权管理，保障系统使用层级分明、许可权明确；
l 网路传输链路安全性，支持SSL协定，进行传输数据进行加密，确保数据安全到达；
l 播放机连线到APS需要安全验证激活才能正常工作，确保连线的播放机为安全终端；
l 发布内容完整性验证，通过 MD4/MD5 方式对发布内容进行完整性验证；
l 通过网路查询方式，保障发布内容效果呈现有效性和防止篡改节目内容；
l 发布内容加密，通过对节目配置档案加密，内容发布过程中、终端硬体存储过程中杜绝 内容盗取、拷贝、修改；
l SSH协定连线到CDN伺服器进行配置服务
系统安全性示意图图1.7
2第二部分：系统功能介绍
2.1素材管理
l 素材上传，支持素材的批量上传、以及素材的多媒体信息的自动读取入库；
l 支持的素材档案类型包括：视频（WMV、MPG、MOV、RM、RMVB、MP4、AVI等格式）、音 频（MP3、MPA、WAV、AAC、PCM）、图片（BMP、JPEG、GIF、PNG）、动画（flash、swf、 flv）、文字、网页、时钟、字幕、外部接口数据、电视频道等。
l 素材预览，支持视频、图片、文本、Flash等素材的预览；
l 系统支持各类素材的分类管理，格式转换灵活，有多种查询方式，可定期删除过期素材；
l 管理员可对素材进行相应的查看，并对素材库进行相应的管理（添加、删除），为製作节目单準备素材资源；
2.2用户许可权管理
l 许可权定义灵活，可对每一功能每一操作单独设定许可权；
l 具有基本许可权，许可权组，角色和用户许可权管理；
l 可以定义多级许可权，实现分层分级的许可权管理；
l 审核许可权级别可以由管理员设定；
l 对于已经提交发布的任务，具有审核许可权的管理员需对预发布任务进行审核，只有审核 通过后的才能发布；
l 可以添加和规划组织机构，用户可以根据组织机构划分；
l 用户信息管理，对系统用户信息增加、删除、修改、查询；
l 用户角色管理，角色即用户组，用户组有其相应的许可权，可对用户组及其许可权进行增加、 删除、修改、查询；
l 用户区域管理，对用户所拥有许可权的设备节点区域进行管理，可以设定用户所能查看的节点设备；
2.3素材、模板和节目单审核
l 只有具有素材、模板或节目单审核许可权的用户可以对相应项进行审核；
l 审核机制按照从低到高级别方式进行审核素材、模板或节目单。提交素材、模板或节目 单的用户为最低审核许可权，与该用户同部门的比该用户高一级的用户可以对相应项进行 审核，如此以往一直到最高级别审核通过才能对素材可以使用，模板可以编辑，节目单方才可以发布；
l 素材、模板或节目单在审核中可以进行预览；
l 如上级用户认为提交的素材、模板或节目单有问题，可以进行打回；
l 对节目进行审核通过或打回可以进行提交意见或传送至用户电子信箱；
2.4模板管理
l 模板可支持的区域类型包括视频、图片、文字、时钟、天气预报、网页、Flash和PPT等；
l 模板可以通过Aviva Designer进行萤幕显示区域的划分并通过相应的用户提交上传；
l 模板经过审核方能使用；
l 具有模板管理许可权的用户可对模板进行自行设计製作模板，或在模板基础上进行定製修 改形成新的模板，可以保存、复用，可以导入导出节目模板；
l 可提供缩略图功能，可以实现所见即所得；
2.5节目单管理
l 多个模板加入到一个节目单中可以组建为多个场景；
l 可以套用模板创建编辑节目单；
l 节目单中区域内的素材可以进行添加、插入、删除和属性调整；
l 节目製作完成后经过审核后才可以进行发布；
l 节目单区域中的素材可以进行调整停留时间、特效、各种相应素材的属性；
l 节目单可以进行添加、删除和修改；
l 节目单可进行预览；
l 节目单中的区域可以分配给用户，不同的用户可以更新属于自己的区域的内容；
2.6播放机管理
l 所有播放机连线到所属CDN后，CDN会转发到APS系统，播放机通过授权激活后才能在APS
系统中使用，或被设定为被CDN阻挡在系统之外；
l 可进行添加和删除树形播放机组；
l 播放机可以以所属CDN或单独划分到播放机组中；
l 可进行监视播放机状态，包括每台播放机节目单是否线上、下载进度、当前播放节目内 容、错误结果反馈、磁碟总空间和剩余空间，监控播放机其运行情况和抓取正在播放的 画面，当终端出现异常情况时会自动报警并记录日誌档案。
l 可以进行播放机终端控制，例如：搜寻电视节目频道，控制关机、重启、关闭监视器、通过COM口转发数据控制连线的其他设备等；
l 控制命令可以自定义；
l 已经进行的操作过的命令可以重新发布；

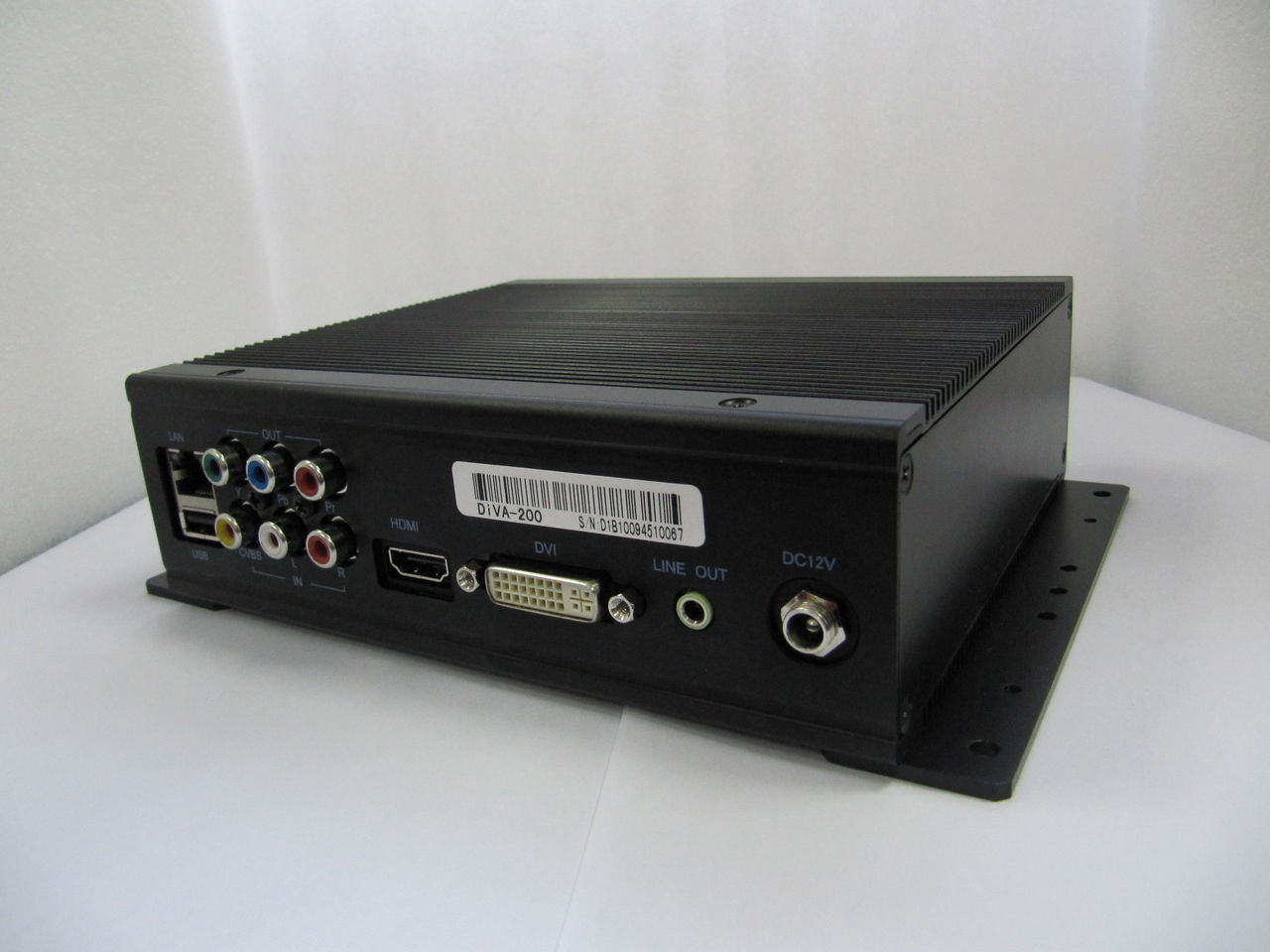

DIVA-200G高清网路播放机
2.7节目单发布
l 节目单只有通过审核才能进行发布；
l 节目单发布前首先将同步到相应的CDN所属的节目分发伺服器，然后APS通知相应的CDN
伺服器进行分发节目单给相应的播放机；
l 节目单发布后可以选择是否绑定所发布的播放机，如果绑定，下次节目单改变后只需要更新节目单并可以直接把节目单所改动的部分更新到所有绑定的播放机；
l 用户登录后，可以根据管理用户的所分配的节目区域进行更新自己的内容；
l 节目单可以发布给播放机组；
l 系统支持手动分发、定时分发；
l 发布过程中，播放机支持断点续传；
l 可以清楚的监视播放机发布过程；
2.8播放机时钟同步
l APS定期自动同步各客户端的时钟，确保节目表时程执行的準确性；
l 为播放器终端配置NTP伺服器，并确保NTP伺服器的有效性；
l APS伺服器可以安装GPS模组进行时钟同步；
2.9 日誌管理
l 支持对用户登入、系统变更、系统出错等重要信息；
l 播放机终端自动上传的日誌；
l 节目发布时间、接收时间等任务日誌记录；
l 支持日誌信息导出功能；
2.10统计管理
l 支持定时将每天终端播放节目的时间、名称等播放流水记录传送到伺服器端，伺服器，
l 对各类节目能够进行运算统计，进行频率统计，排行统计等；
2.11伺服器管理
l CDN伺服器命名；
l 可以查看CDN伺服器运行状态，包括监控流量、FTP下载伺服器负载状况等
l CDN伺服器部署情况；
